11090高速雕铣机的cnc系统的软件结构
整个11090高速雕铣机的cnc系统除了包括AutoCAD软件、图形扫描仪驱动软件和矢量化处理软件外，主要还有cnc系统控制软件。cnc系统软件的功能主要有：菜单管理，加工、空运行、点动、手动、模拟仿真等参数设定，由图形文件到加工指令的自动编程，加工指令全屏幕编辑，手动运行，点动运行，刀具运行轨迹相对于工作台的方位尺寸模拟显示，加工过程刀具轨迹及刀具位置的模拟仿真，自动运行、自动运行中刀具轨迹的动态跟踪显示、坐标翻转显示，程序查错，自诊断，热键帮助，初始化，汉字显示等功能模块。如下图所示。

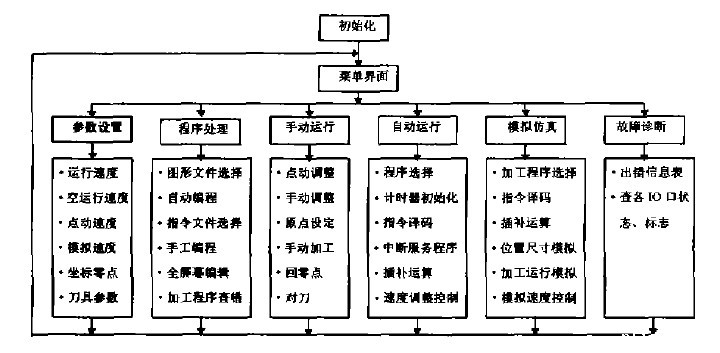

图 高速雕铣机cnc系统软件结构
